Введение

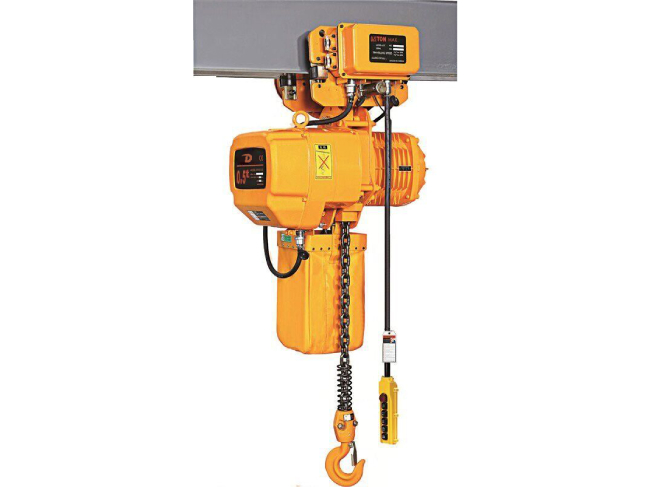

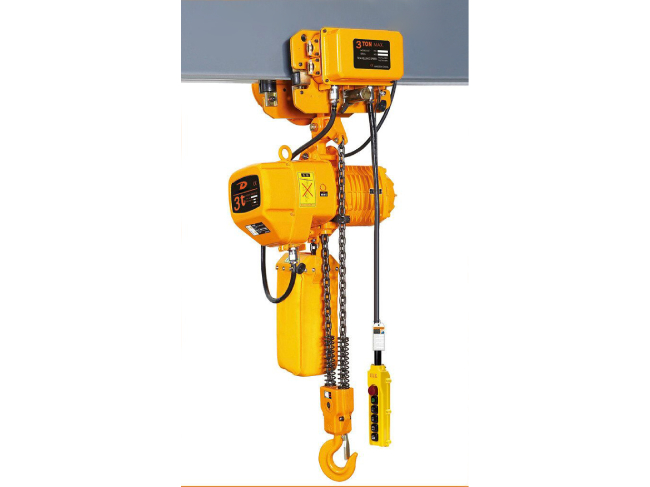

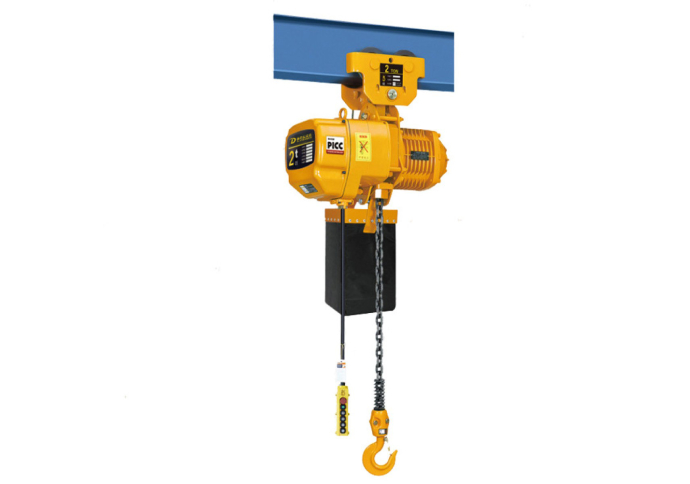

Электроталь тележечная цепная представляет собой компактное и легкое грузоподъемное устройство, оснащенное электрической приводной тележкой, устанавливаемой сверху. Она обеспечивает гибкое перемещение грузов в трехмерном пространстве: двигатель тележки приводит в движение колеса для горизонтального перемещения по рельсовому пути, в то время как цепь тали отвечает за вертикальный подъем крюка. Обычно такая таль предназначена для подвешивания на нижнюю полку двутавровых балок, балок H-типа или рельсов KBK и не требует дополнительной тележки с ручным приводом. Включение питания обеспечивает движение в двух направлениях.

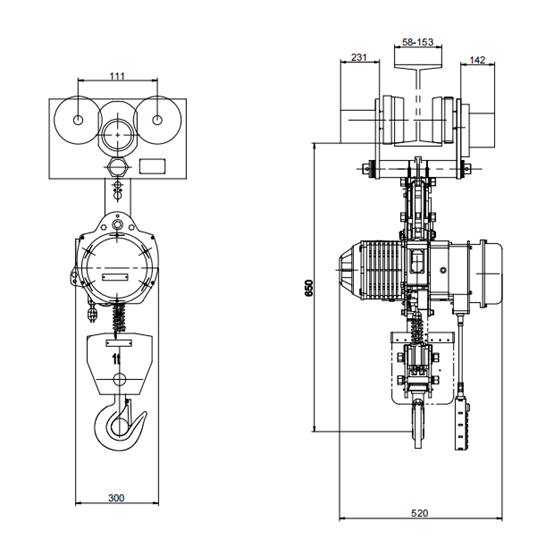

*Чертеж электротали тележечной цепной
Технические характеристики
Электроталь тележечная цепная
Ниже представлены стандартные спецификации. Возможна разработка индивидуальных решений и конструкций в соответствии с вашими фактическими требованиями.
| Параметры | Ед. изм | Значение |
| Группа классификации (режим работы) | M3, M4, M5 | |
| Грузоподъемность | т | 0,5~50 |
| Высота подъема | м | 3–30 |
| Скорость подъема | м/мин | 0,25~21, одно- или двухскоростная |
| Скорость передвижения | м/мин | 11~21, одно- или двухскоростная |
| Способ управления | С пульта подвесного / с радио пульта | |
| Электропитание | 380В, 50Гц, 3 фазы или по запросу | |
| Температура эксплуатации | ℃ | -20~60 |
| Степень защиты | IP44~65 |
Применение

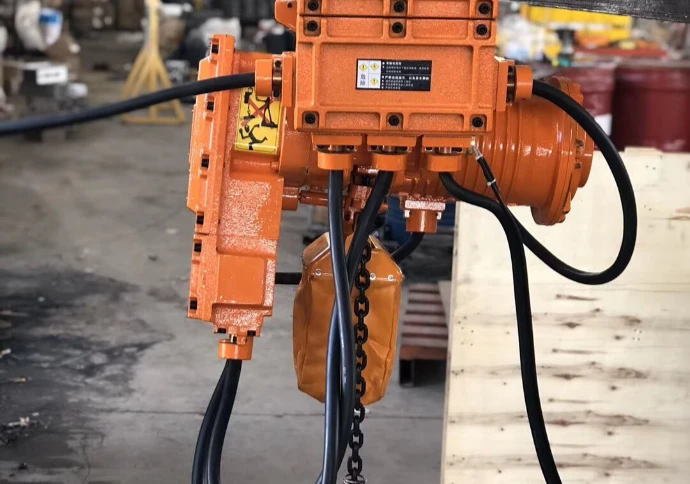

Благодаря своей гибкости и эффективности, электроталь тележечная цепная широко используется на сборочных линиях в обрабатывающей промышленности для перемещения тяжелых предметов между различными рабочими станциями, для транспортировки грузов по путям мостовых кранов на складах, а также для гибкого подъема компонентов оборудования в ремонтных мастерских и т.д. Кроме того, для работы в специальных условиях, таких как взрывоопасные или коррозионные среды, могут быть выбраны профессиональные цепные тали, имеющие сертификацию ATEX.
Преимущества электротали тележечной цепной
- Высокое использование пространства: Может охватывать всю рабочую зону вдоль рельсового пути без необходимости дополнительного перемещения оборудования.
- Надежность грузозахватного органа: В качестве грузозахватного органа используется круглая цепь из высокопрочной, стойкой к старению и износу стали, обладающая отличной безопасностью и надежностью.
- Качественный привод: В качестве источника привода используются высокоэффективные, малошумные и долговечные двигатели, имеющие высокий запас прочности и стабильную мощность.
- Точные и надежные механизмы: Благодаря применению передовых, точных и надежных механизмов передачи, включая редукторы с цилиндрическими шестернями, фрикционные муфты и тормоза, обеспечиваются плавность хода и защита от перегрузки.
- Безопасная система управления: Система использует систему управления с контакторами на 24В и электрические устройства управления, такие как концевые выключатели, что обеспечивает выполнение функций безопасности и удобство эксплуатации.
- Защита от внешних воздействий: Использование прочного, легкого и эстетичного алюминиевого корпуса, а также пластикового цепесборника и других внешних компонентов обеспечивает пыле-, водо- и ударозащиту.
- Эргономичность: Применение таких компонентов, как эргономичный выключатель и регулируемая подвесная пластина, обеспечивает как комфорт, так и гибкость управления.
