Введение
Напольный консольный кран — это легкое грузоподъемное оборудование, закрепляемое на бетонном фундаменте. Он состоит из следующих основных частей:
- Колонна: является центральным элементом всего крана. Прочно фиксируется к полу с помощью анкерных болтов, обеспечивая устойчивую опору для оборудования.
- Поворотная стрела: горизонтальная балка, соединенная с колонной. Изготавливается из пустотелой стальной конструкции или двутавровой балки, отличается легким весом и большим вылетом. Может вращаться в горизонтальной плоскости, обычно до 360°, охватывая круговую рабочую зону.
- Поворотный механизм: это «сочленение», обеспечивающее вращение стрелы. В зависимости от конкретных условий может быть выбран ручной или электрический привод. В некоторых специальных средах (например, взрывоопасных) может использоваться пневматический привод, чтобы избежать образования электрических искр и обеспечить большую безопасность.
- Подъемный механизм: обычно используется электрическая таль (цепная или канатная) или пневматическая таль. Устанавливается на стреле и может перемещаться по ней влево и вправо, обеспечивая вертикальное и горизонтальное перемещение материалов.

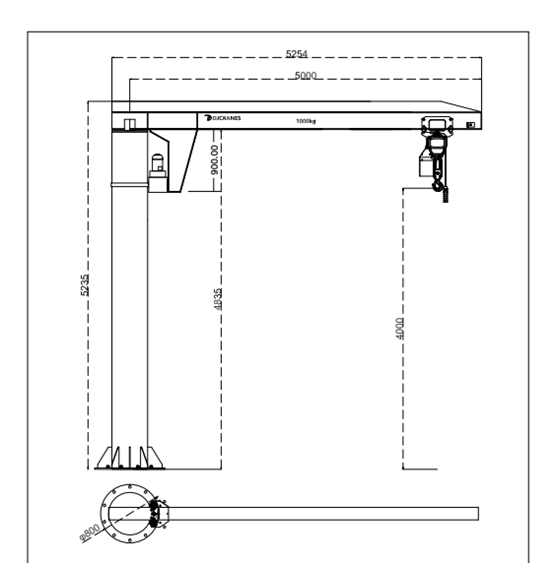

*Чертеж напольного консольного крана
Технические характеристики
Напольный консольный (колонный) кран
Нижеуказанные характеристики являются стандартными. Возможны индивидуальные решения и конструкции в соответствии с вашими требованиями.
| Параметры | Ед. изм | Значение |
| Класс использования | A3 ~ A5 | |
| Грузоподъемность | т | 0,5~16 |
| Длина стрелы | м | 3~12 |
| Высота подъема | м | 3~100 |
| Скорость подъема | м/мин | 0,33~8, одно- или двухскоростная |
| Скорость передвижения тали | м/мин | 2~30, одно- или двухскоростная |
| Эффективный вылет | м | 1~8 |
| Скорость вращения | об/мин | 0,5~1 |
| Угол поворота | ° | 0~360 |
| Температура | °C | ~20~+60 |
| Степень защиты | IP44~65 | |
| Электропитание | 380 В, 50 Гц, 3 фазы или по индивидуальному заказу |
Применение

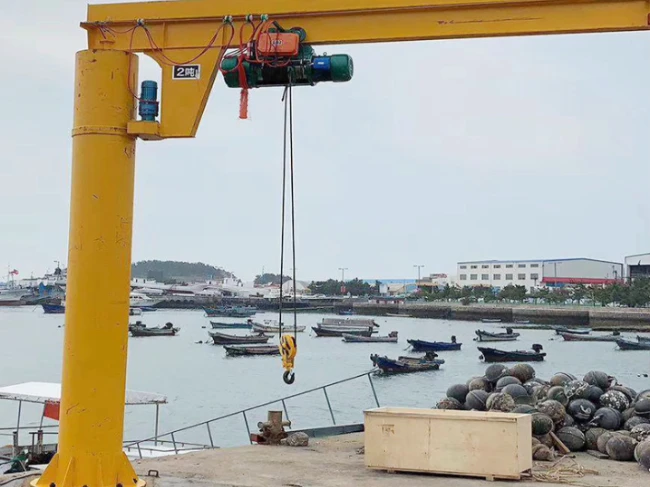

Напольный консольный кран широко используется практически во всех сценариях, где необходимо перемещение материалов в пределах фиксированной зоны. Примеры: перемещение заготовок между различными станциями на производственной линии в цехах, погрузка/разгрузка и транспортировка товаров на складах и в портах, монтаж морских ветряных установок, подъем фотоэлектрического оборудования. Также он часто применяется в особых условиях: во взрывоопасных средах, в ограниченном пространстве, в чистых помещениях и при низких температурах.
Преимущества напольного консольного крана
- Трехмерное перемещение: благодаря вращению стрелы на 360° и горизонтальному/вертикальному перемещению электрической тали, можно легко осуществлять всесторонний и полностью беспрепятственный подъем в пределах круговой зоны.
- Точное управление: краны оснащены функцией частотного регулирования скорости и микроперемещений, что обеспечивает точность позиционирования до миллиметра. Будь то сборка прецизионных приборов или позиционирование тяжелых заготовок — они справляются с этим легко.
- Малая занимаемая площадь: фундамент колонны обычно занимает менее 1 квадратного метра, что позволяет эффективно использовать пространство цеха.
- Быстрый ввод в эксплуатацию: модульная конструкция делает монтаж, демонтаж и перенастройку чрезвычайно удобными.
- Энергосбережение и снижение трудозатрат: по сравнению с крупным подъемным оборудованием, консольные краны ориентированы на интенсивный подъем в определенной зоне, потребляют меньше энергии и значительно снижают физическую нагрузку на рабочих.
- Многоуровневая защита безопасности: конструкция крана отличается прочностью и долговечностью, обеспечивая надежность. Кроме того, комплексные защитные устройства, такие как ограничители высоты подъема, ограничители нагрузки и функция удержания на нулевой скорости (предотвращение самопроизвольного опускания крюка), обеспечивают многократную защиту безопасной работы.
- Широкий диапазон грузоподъемности: от небольших заготовок весом в несколько десятков килограммов до тяжелых компонентов весом в несколько десятков тонн — для каждой задачи есть соответствующая модель. Обычный диапазон грузоподъемности составляет от 0,1 до 16 тонн.
- Различные способы привода: можно выбрать ручной, электрический или пневматический привод вращения, а также использовать различные типы электрических талей в качестве подъемного механизма.
Индивидуальные решения

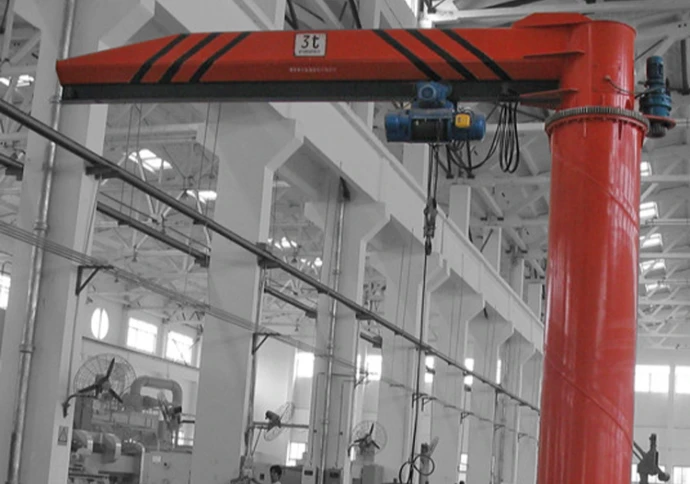

Колонный консольный кран типа BZ с электрической канатной талью CD/MD
Колонный консольный кран типа BZ с электрической цепной талью

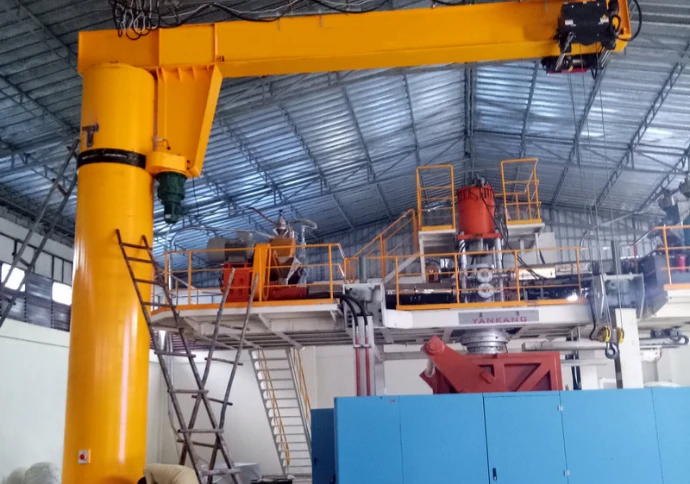

Колонный консольный кран типа BZ с «европейской» талью

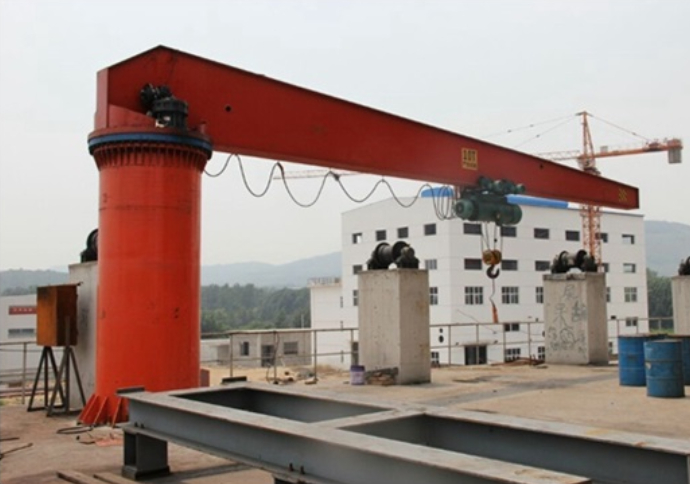

Колонный консольный кран типа BZ для тяжелых работ
