Введение

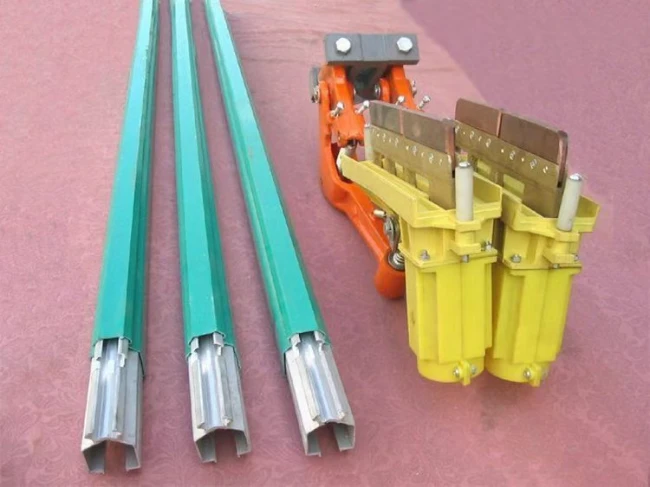

Крановый шинопровод — это «подвижный кабельный канал» или «стационарный токопроводящий рельс», используемый для безопасной передачи электроэнергии на мостовых кранах, козловых кранах, электрических талях и т.п. Он устраняет проблемы износа и безопасности, связанные с использованием традиционных гибких кабелей. Обычно классифицируется на однополюсный шинопровод, многополюсный шинопровод и бесстыковой шинопровод.

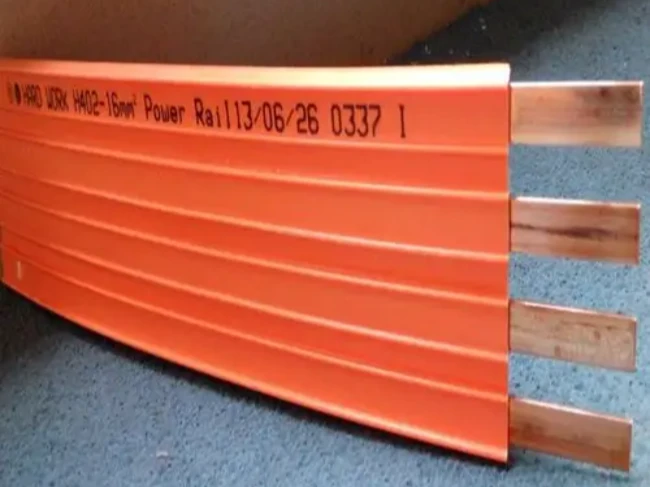

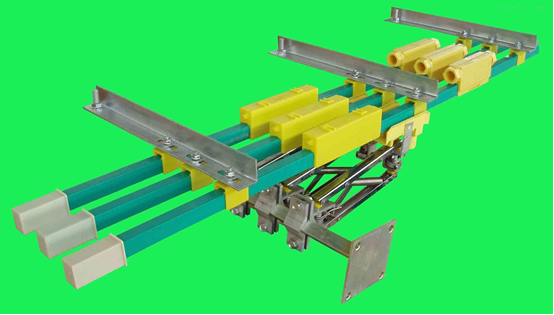

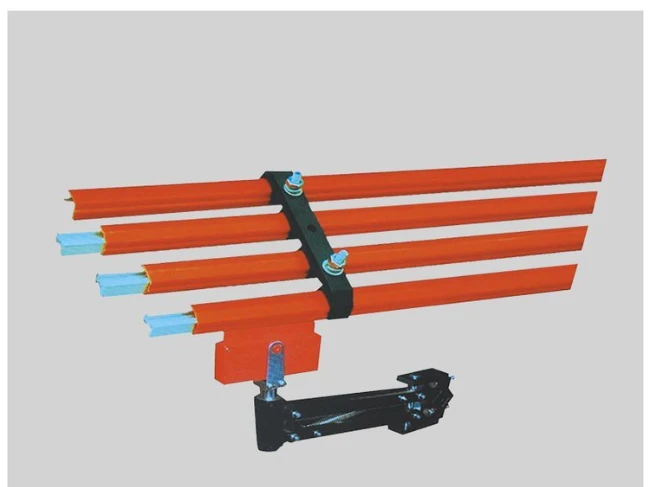

*Схема кранового троллейного шинопровода
Технические характеристики

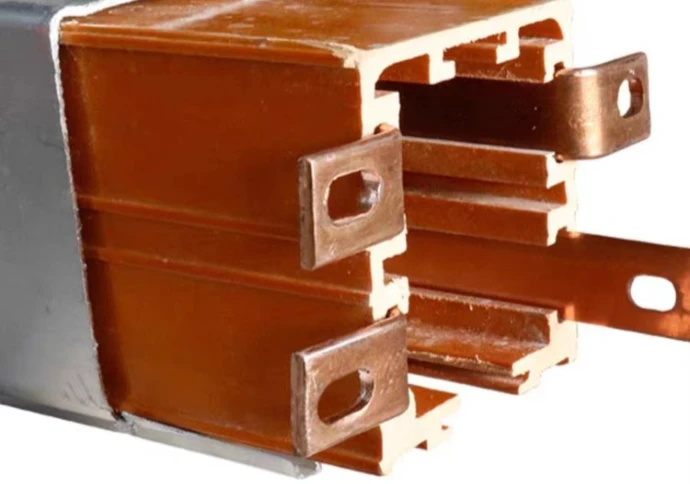

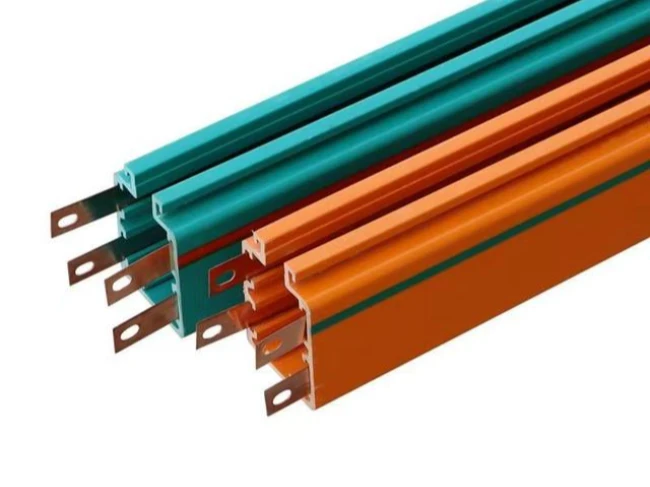

Шинопровод – Многополюсная скользящая проволока
Нижеуказанные характеристики являются стандартными. Возможны индивидуальные решения и конструкции в соответствии с вашими требованиями.
| Параметры | Ед. изм | Значение |
| Материал токоведущей жилы | Алюминий, медь | |
| Площадь сечения | мм² | 6~95 |
| Ток по сечению | А | 30~300 |
| Количество полюсов | 3~16 |

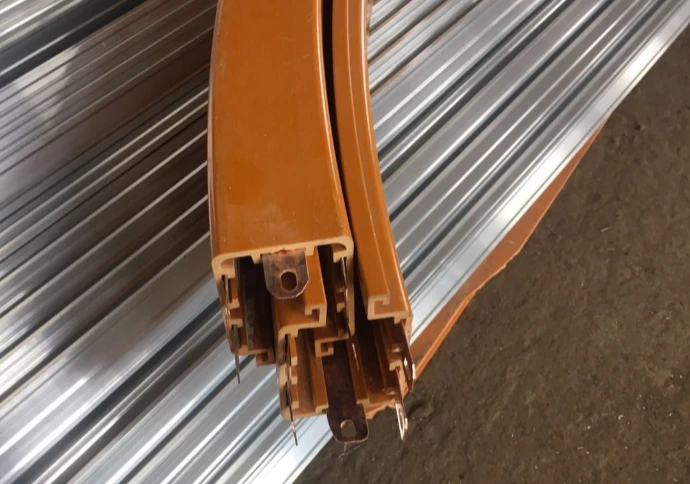

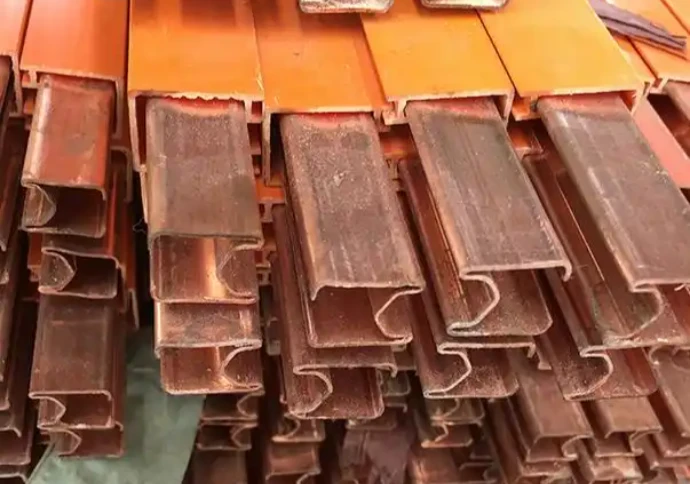

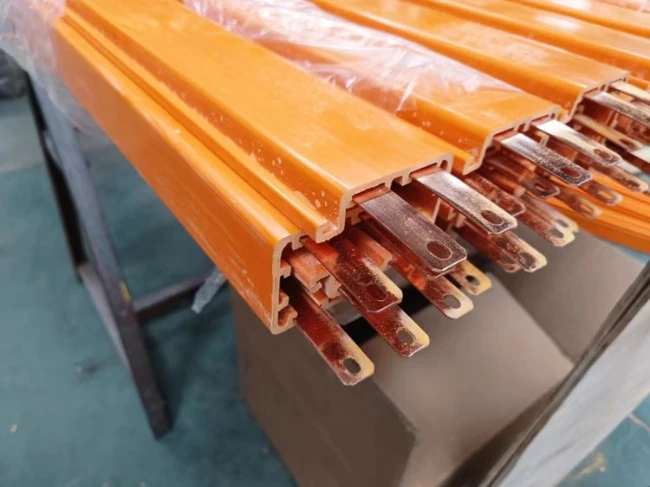

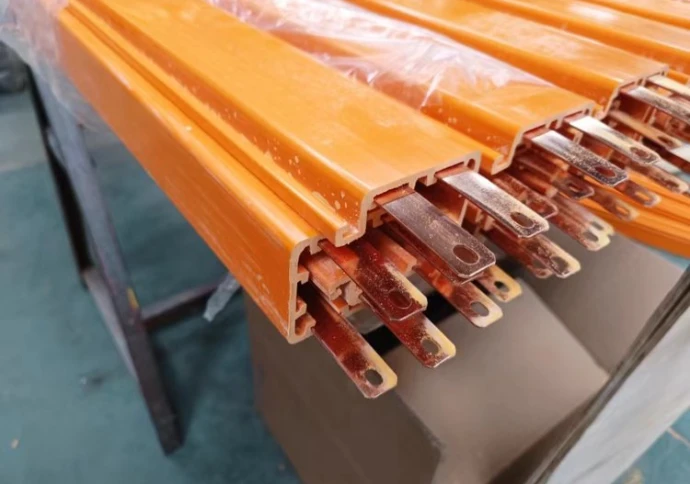

Шинопровод – Многополюсная скользящая проволока
Нижеуказанные параметры являются стандартными. Возможны индивидуальные решения и конструкции в соответствии с вашими требованиями.
| Параметры | Ед. изм | Значение |
| Материал токоведущей жилы | Алюминий, медь | |
| Площадь сечения | мм² | 60~2100 |
| Ток по сечению | А | 100~3000 |
| Расстояние между кронштейнами | м | 1,5~2 |

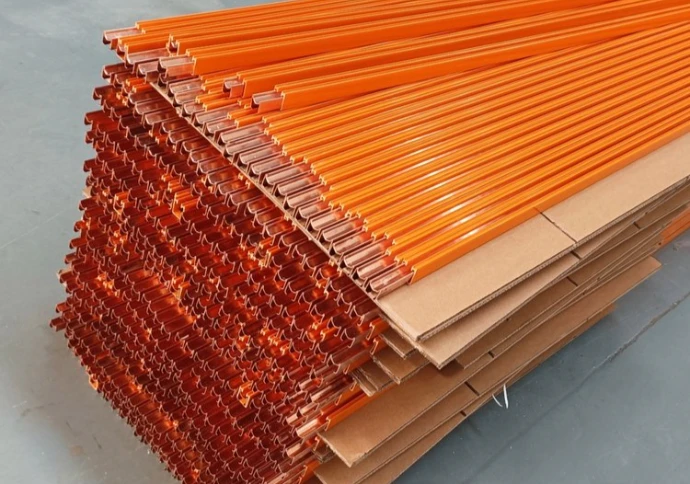

Шинопровод – Безстыковая скользящая проволока
Нижеуказанные параметры являются стандартными. Возможны индивидуальные решения и конструкции в соответствии с вашими требованиями.
| Параметры | Ед. изм | Значение |
| Модель | Единица измерения | Спецификация |

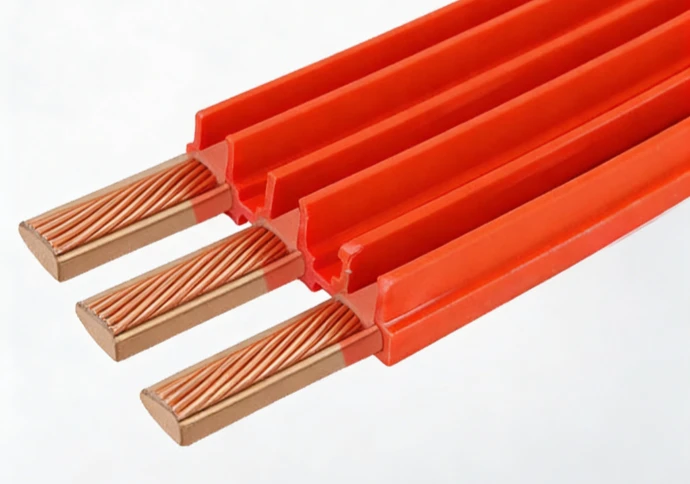

| 3-полюсный | м² | 6~25 |

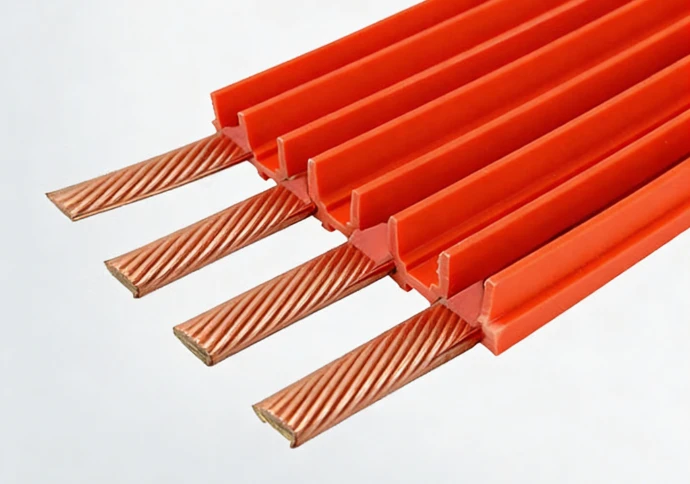

| 4-полюсный | м² | 6,5~35 |
| 6-полюсный | м² | 10, 16 |
Применение
Крановый шинопровод обычно используется в составе подъемного оборудования, такого как мостовые краны, козловые краны и электрические тали, и применяется в различных отраслях промышленности, например: автоматизированные производственные цеха, металлургия, порты, судостроение, сталепрокатные заводы и другие отрасли тяжелой промышленности.
Преимущества крановых шинопроводов
- Высокая токовая нагрузка, гибкость монтажа и обслуживания, энергоэффективность и долговечность.
- Компактная конструкция, многофункциональность, простота установки.
- Исключительно плавная работа, минимальное падение напряжения, гибкость при изгибе.
- Хорошая изоляция, пылезащищенность, занимает мало места.
- Высокая токовая нагрузка, термостойкость, высокая механическая прочность, устойчивость к воздействию токов короткого замыкания.
- Низкая стоимость, быстрый монтаж, практически не требует обслуживания, а также решает проблему возникновения промежуточной дуги при электропитании на больших расстояниях.
- Высокая адаптируемость к условиям окружающей среды.
