Введение

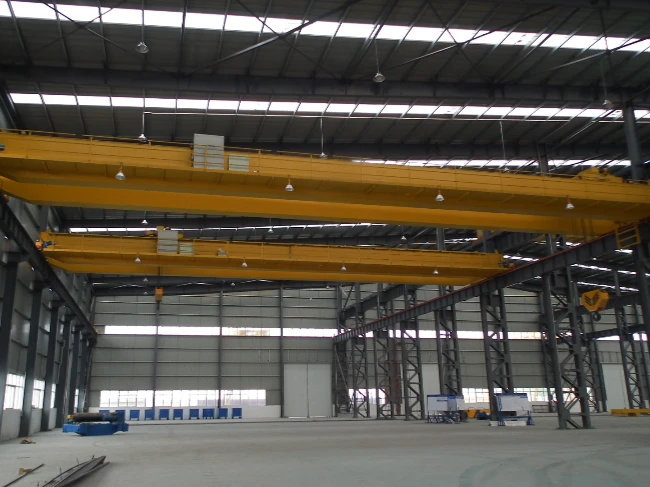

Двухбалочный мостовой кран с лебедочной тележкой состоит из коробчатой балочной рамы, кранового передвижного устройства и тележки с подъемно-транспортным устройством. Тележка перемещается по направляющим на главной балке. Передвижной стол установлен снаружи двух главных балок; с одной стороны, он предназначен для установки и обслуживания кранового передвижного устройства, с другой — для установки устройства для перемещения тележки. Грузоподъемность крюка составляет 3–800 тонн, а уровень сложности работ — от A5 до A8.

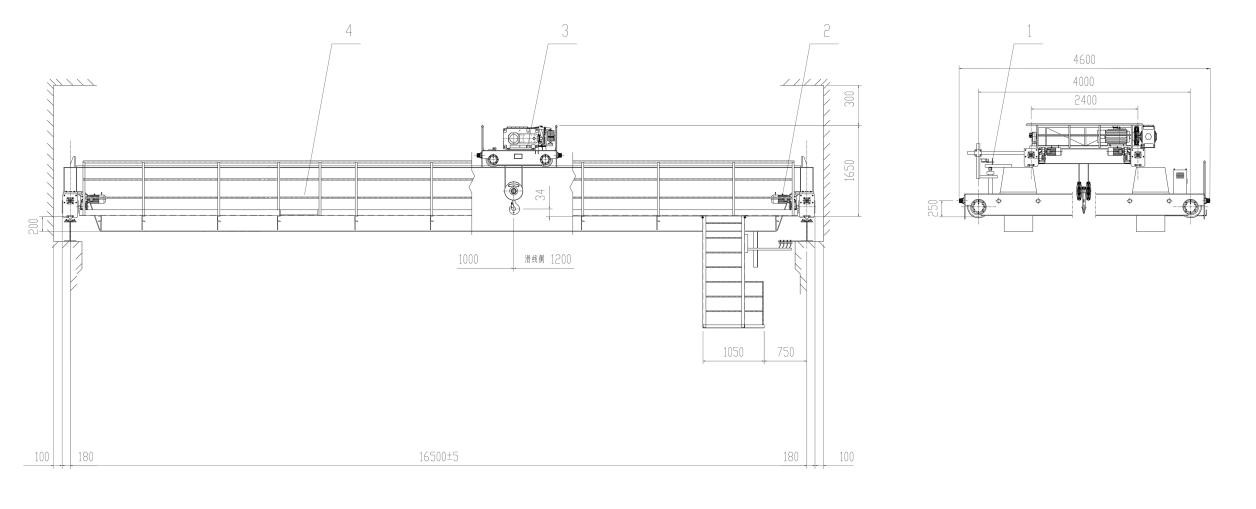

*Чертеж двухбалочного мостового крана с лебедочной тележкой
Технические характеристики
Двухбалочный мостовой кран с лебедочной тележкой
Вышеуказанные параметры являются стандартными, а индивидуальные решения и проекты разрабатываются в соответствии с вашими реальными потребностями.
| Параметры | Ед. изм. | Значение |
| Грузоподъемность | тонна | 3~800 |
| Пролёт | метр | 5~60 |
| Высота подъема | метр | 3~100 |
| Скорость подъема | м/мин | 6~15,6, односкоростной или двухскоростной режим |
| Скорость перемещения тележки | м/мин | 20~44,6, односкоростной или частотно-регулируемый привод |
| Скорость перемещения крана | м/мин | 40~125, односкоростной или частотно-регулируемый привод |
| Способ управления | – | Наземное или кабинное управление |
| Источник питания | 380 В 50 Гц 3 фазы или по индивидуальному заказу | |
| Температурный режим | ℃ | -20~60 |
| Класс защиты | IP54~65 | |
| Рабочий класс | A5~A8 | |
| Дополнительный разбрасыватель | Крюк, захват, электромагнит, подвесная балка, С-образный крюк, подъемные клещи и т. д. |
Применение
Мостовой кран с лебедкой широко используется в машиностроении, вспомогательных цехах металлургических заводов, на складах, складских площадках и электростанциях. Он также может использоваться как обычный двухбалочный мостовой кран в текстильной или пищевой промышленности. Однако его использование запрещено в легковоспламеняющихся, взрывоопасных или подверженных эрозии средах.
Преимущества мостового крана с лебедкой
- Высокая прочность и эффективность.
- Подходит для любых условий эксплуатации (высокие температуры, взрывоопасные зоны и т. д.).
- Длительный срок службы: 30-50 лет.
- Простота установки и обслуживания.
- Умная конструкция и высокая жесткость.
- Скорость может регулироваться с помощью частотного преобразователя.
- Способ управления: кабинное или дистанционное.
- В зависимости от поднимаемого груза кран может быть оснащен подвесным магнитом, магнитным патроном, грейфером или С-образным крюком.
- В зависимости от частоты использования, кран делится на четыре уровня работы: A5, A6, A7 и A8.
- Каждая концевая балка оснащена колесами с двойными ободами, буферами и устройствами защиты от схода с рельсов.
- Все стальные листы крана предварительно обрабатываются дробеструйной обработкой для достижения стандарта Sa2.5.
