Введение
Литейные краны QDY/YZ являются основным оборудованием в сталелитейной промышленности. Они используются в сталелитейном цехе для подъема параллельно расположенных стальных и горячих металлических изделий и работают в условиях высоких температур, пыли и суровых погодных условий. Рабочий уровень всей машины — A7, A8. В качестве примера можно привести другие краны для подъема расплавленных неметаллических материалов и горячих твердых металлических изделий.

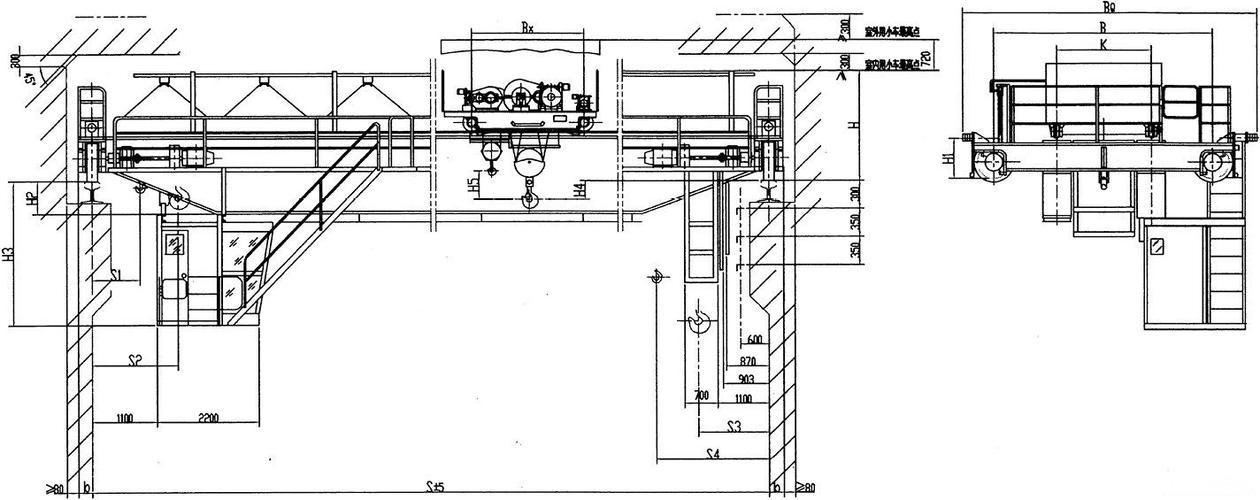

*Чертёж QDY мостового крана с ковшом
Технические характеристики
Кран с ковшом
Вышеуказанные параметры являются стандартными, а индивидуальные решения и проекты разрабатываются в соответствии с вашими реальными потребностями.
| Параметры | Ед. изм | Значение |
| Рабочий класс | A7,A8 | |
| Грузоподъемность | t | 5~320 |
| Пролёт | м | 5~60 |
| Высота подъема | м | 12~50 |
| Скорость основного подъема | м/мин | 6~15,5, односкоростной или с частотным преобразователем |
| Скорость вспомогательного подъема | м/мин | 9,5~15,5, односкоростной или с частотным преобразователем |
| Скорость движения основной тележки | м/мин | 29~43,5, односкоростной или с частотным преобразователем |
| Скорость движения вспомогательной тележки | м/мин | 29~43,5, односкоростной или с частотным преобразователем |
| Скорость движения крана | м/мин | 58~105, односкоростной или с частотным преобразователем |
| Способ управления | Управление из кабины | |
| Питание | 380 В 50 Гц 3 фазы или по индивидуальному заказу | |
| Температура | ℃ | -20~60 |
| Степень защиты | IP54~65 |
Применение

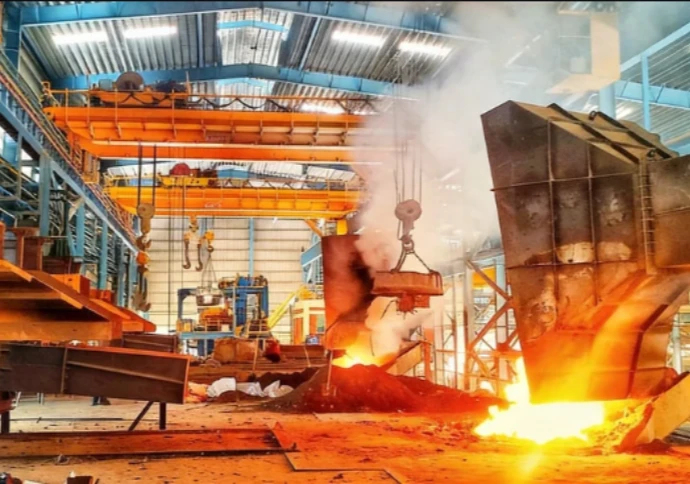

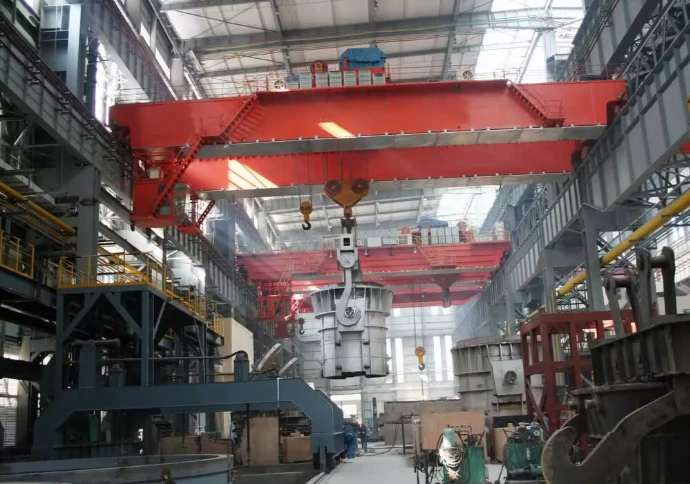

Мостовой кран для ковшей — это мостовой кран, специально разработанный для работы с ковшами расплавленного металла на металлургических заводах и литейных цехах.

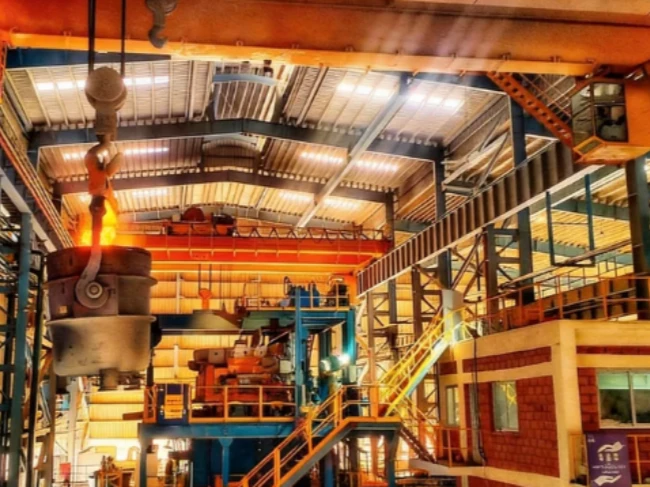

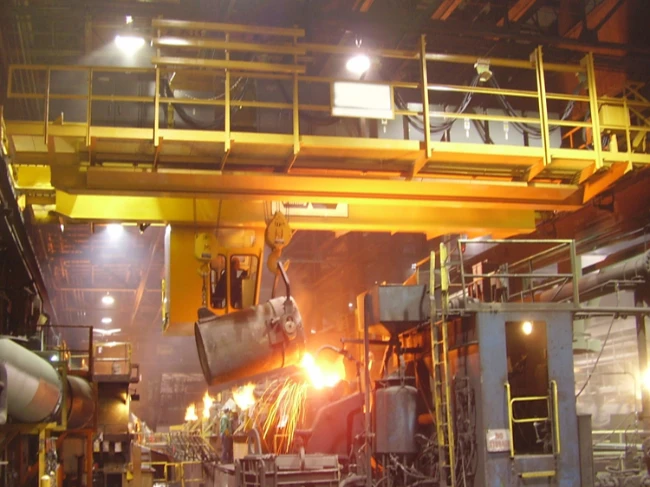

Он в основном используется для подачи расплавленного железа в конвертер из загрузочного отсека конвертера, подъема расплавленной стали в плавильную печь на плавильном участке или подъема расплавленной стали на вращающийся стол ковша непрерывного литья на приемном участке расплавленной стали.
Мостовые краны для ковшей используются в сложных условиях высоких температур, характерных для этих применений.
Мостовые краны для ковшей оснащены мощной подъемной и тележковой системой, способной поднимать многотонные грузы, а также специальным креплением для ковшей, предназначенным для надежной фиксации ковшей.
Преимущества двухбалочного мостового крана с электромагнитом
Из-за высокого риска, связанного с использованием ковшового крана, его конструкция имеет специальные характеристики безопасности для обеспечения эффективности и надежности крановой системы. Характеристики ковшовых кранов следующие:
- На подъемном механизме установлены две группы независимых тормозов.
- При высоте подъема крана более 20 м установлены нижний ограничитель, тяжелый молоток и устройство ограничения вращательного подъема.
- Устройство защиты от превышения скорости.
- Для предотвращения опасности в случае отключения электроэнергии установлены устройства защиты от неисправностей, такие как положительный и отрицательный контакторы.
- В нижней части главных балок установлен изоляционный слой для предотвращения теплового излучения расплавленной стали, что обеспечивает длительный срок службы главных балок.
- Степень защиты двигателя IP54, используются специально разработанные металлургические двигатели, степень изоляции H.
- Использование ременных шкивов из литой стали обеспечивает безопасность и длительный срок службы.
- Стальной трос подходит для работы в условиях высоких температур и имеет запас прочности.
- Для питания тележки используется высокотемпературный кабель.
- Кабина крана оборудована теплоизоляцией и системой кондиционирования воздуха.
- В подъемных механизмах с особенно высокими требованиями к производительности на барабане установлены тормоза для предотвращения аварий.
